Home > 제품소개 > 서보모터 & 드라이브
SDC (단축 드라이브)
| - 통신 | : | USB, RS-232C, RS-422 통신방식 |
|---|---|---|
| - 엔코더 | : | Tamagawa 17bit 엔코더 채용 |
| - 속도제어 | : | 아날로그 속도명령 -10 ~ 10V, 12BIT |
| - 특징1 | : | Line Driver 표준내장 |
| - 특징2 | : | 디지털 입출력 신호, 표준내장 발전제동, 기본 회생저항 내장 |
| - 특징3 | : | 7세그먼트 표시 가능, 과부하 등에 의한 보호기능 강화 |
1축 동작 자동화 제어기, 단축 제어기 SDC
1. SDC 특징
- 모션 컨트롤러 없이 다양한 모션제어와 위치제어가 가능
- 제어기 없이 드라이브 자체에서 모션제어 -> 경제적인 제어기 구성 가능
- I/O 접점만으로 제어 가능
- MODBUS 통신으로 상위 컨트롤러 (PLC등) 와 연결 가능

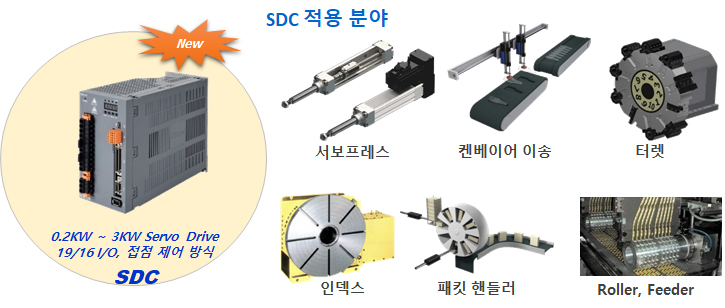

2. SDC 적용 분야
2. SDC 사양 및 장점
사양 | 장점 |
- 단축위치 운전모드를 내장한 인덱싱 드라이브 - IO 입출력 및 통신을 통한 위치제어 - 위치결정 모듈 없이도 손쉽게 위치제어 구성가능 - IO지원(입력 19점, 출력 16점) - 프로그램 JOG 운전 가능 - 수동 JOG운전 가능 - RS-422/Modbus 통신 - 과부하, 과전류, 부족전압 보호기능 | - 모션 컨트롤러 없이도 모션제어 가능 - I/O 을 통한 상위 컨트롤러와 연결 - 입력 19점, 출력 16점 - 정밀 위치제어 및 속도제어 - 원점설정, 정방향/역방향 JOG 운전 - 등분할 운전, 미세단위 운전 - 회전 좌표계 근거리 운전 |

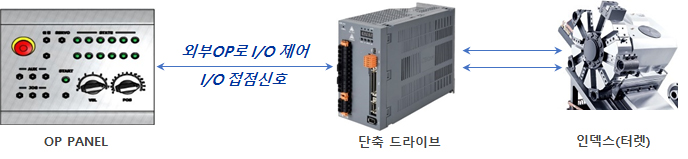

3. SDC 단축제어기 구성 예
